HAProxy+Keepalived搭建RabbitMQ高可用集群

姊妹篇

RabbitMQ安装问题汇总帖
Docker安装RabbitMQ集群
Windows安装RabbitMQ 3.8.9
CentOS7安装RabbitMQ单机版(3.8.4)
虚拟机环境配置参考：
VMware+Centos7 静态IP设置方法

软件版本

Erlang是当前最新版本23.1
RabbitMQ是当前最新版本3.8.9

机器规划

准备三台虚拟机，可以用克隆功能。
192.168.44.156 RabbitMQ内存节点 HAPRoxy Keepalived（master）
192.168.44.157 RabbitMQ内存节点 HAPRoxy Keepalived（backup）
192.168.44.158 RabbitMQ磁盘节点
VIP 192.168.44.159

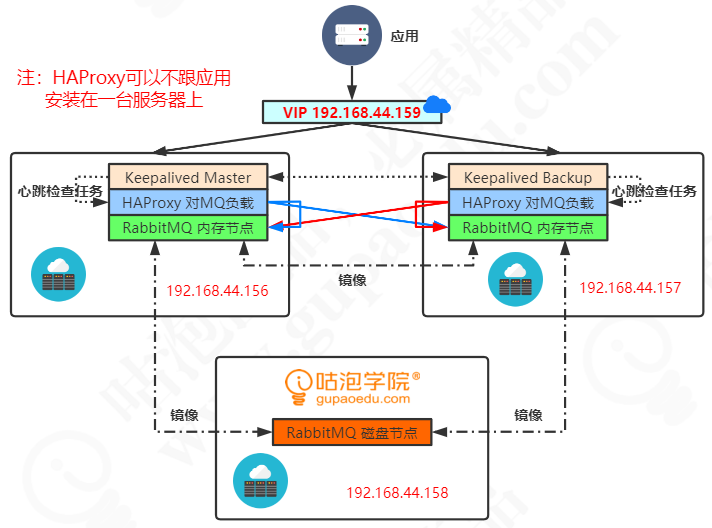

网络结构图


安装Erlang和RabbitMQ

先按这个步骤在三台机器上分别安装好Erlang和RabbitMQ。
软件下载到
cd /usr/local/soft
CentOS7安装RabbitMQ单机版

可以用XShell的批量操作功能，同时发送命令到所有窗口，同时安装三台。
用户也要添加，管理插件也要启用。

配置.erlang.cookie

.erlang.cookie 默认在当前用户根目录下，是隐藏文件，只读文件。
权限要先改成777，改完以后还原成400
将三台机器内容改为一致，或者把第一台机器.erlang.cookie上传到其他两台机器。

cd ~
chmod 777 .erlang.cookie
vim .erlang.cookie
chmod 400 .erlang.cookie

配置三台机器host

vim /etc/hosts

添加内容：

192.168.44.156 rmq156
192.168.44.157 rmq157
192.168.44.158 rmq158

重启网络

service network restart

相互验证一下，看看能不能ping通：

ping rmq157

加入集群

在158（磁盘节点）上执行：

cd /usr/local/soft/rabbitmq_server-3.8.9/sbin
./rabbitmq-server -detached >nohup.out&
./rabbitmqctl start_app

在156、157（内存节点）上执行：

cd /usr/local/soft/rabbitmq_server-3.8.9/sbin
./rabbitmq-server -detached >nohup.out&
./rabbitmqctl start_app
./rabbitmqctl stop_app
./rabbitmqctl join_cluster --ram rabbit@rmq158
./rabbitmqctl start_app

查看集群状态

./rabbitmqctl cluster_status

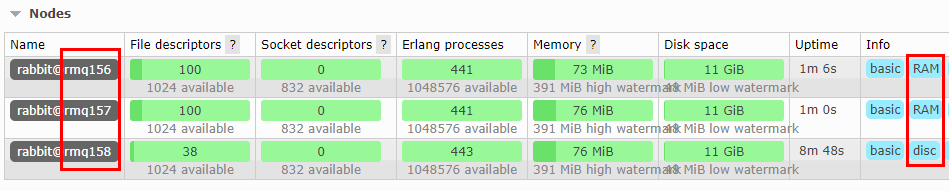

也可以在任何一台机器的管理界面查看：

设置镜像队列，在三台机器上执行：

./rabbitmqctl set_policy ha-all "^" '{"ha-mode":"all"}'

安装HAPRoxy

yum install -y haproxy

配置HAPRoxy

cd /etc/haproxy/
cp haproxy.cfg haproxy.cfg.bak

配置文件内容全部覆盖

#---------------------------------------------------------------------
# Global settings
#---------------------------------------------------------------------
global
log 127.0.0.1 local2
chroot /var/lib/haproxy # 改变当前工作目录
pidfile /var/run/haproxy.pid # haproxy的pid存放路径,启动进程的用户必须有权限访问此文件
maxconn 4000 # 最大连接数，默认4000
user root # 默认用户
group root # 默认组
daemon # 创建1个进程进入deamon模式运行。此参数要求将运行模式设置为daemon
stats socket /var/lib/haproxy/stats # 创建监控所用的套接字目录
#---------------------------------------------------------------------
# defaults settings
#---------------------------------------------------------------------
# 注意：因为要使用tcp的负载，屏蔽掉与http相关的默认配置
defaults
mode http # 默认的模式mode { tcp|http|health }，tcp是4层，http是7层，health只会返回OK
log global
# option httplog # 采用http日志格式
option dontlognull # 启用该项，日志中将不会记录空连接。所谓空连接就是在上游的负载均衡器
# option http-server-close # 每次请求完毕后主动关闭http通道
# option forwardfor except 127.0.0.0/8 # 如果后端服务器需要获得客户端真实ip需要配置的参数，可以从Http Header中获得客户端ip
option redispatch # serverId对应的服务器挂掉后,强制定向到其他健康的服务器
retries 3 # 3次连接失败就认为服务不可用，也可以通过后面设置
# timeout http-request 10s
timeout queue 1m
timeout connect 10s # 连接超时时间
timeout client 1m # 客户端连接超时时间
timeout server 1m # 服务器端连接超时时间
# timeout http-keep-alive 10s
timeout check 10s
maxconn 3000 # 最大连接数
###################### 打开haproxy的监测界面###############################
listen status
bind 0.0.0.0:9188
mode http
stats enable
stats refresh 30s
stats uri /stats #设置haproxy监控地址为http://localhost:9188/stats
stats auth admin:123456 #添加用户名密码认证
stats realm (Haproxy\ statistic)
stats admin if TRUE
######################监听rabbitmq的web操作页面############################
listen rabbitmq_admin
bind 0.0.0.0:15670
server rmq156 192.168.44.156:15672
server rmq157 192.168.44.157:15672
#######################监听rabbimq_cluster #################################
listen rabbitmq_cluster
bind 0.0.0.0:5670
mode tcp
#负载均衡算法（#banlance roundrobin 轮询，balance source 保存session值，支持static-rr，leastconn，first，uri等参数）
balance roundrobin

#check inter 2000 是检测心跳频率
#rise 2是2次正确认为服务器可用
#fall 2是2次失败认为服务器不可用
server rabbit1 192.168.44.156:5672 check inter 5000 rise 2 fall 2
server rabbit2 192.168.44.157:5672 check inter 5000 rise 2 fall 2

启动156和157的haproxy

haproxy -f /etc/haproxy/haproxy.cfg

其他命令：

service haproxy restart
service haproxy stop

浏览器访问：

192.168.44.156:15670
192.168.44.157:15670
这两个都能正常访问RabbitMQ管理界面，用admin/admin登录

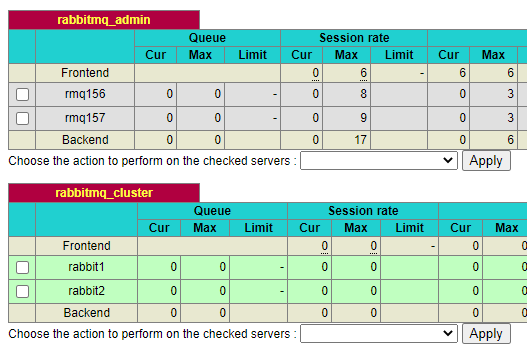

192.168.44.156:9188/stats
192.168.44.157:9188/stats
这两个能正常访问HaProxy监控界面，用amdin/123456登录


安装Keepalived

yum install -y keepalived

配置Keepalived

cd /etc/keepalived
cp keepalived.conf keepalived.conf.bak

156为master，配置内容

global_defs {
     router_id NodeA      # 起一个唯一的名字，不能与备机相同
}

vrrp_script chk_haproxy {
    script "/etc/keepalived/check_haproxy.sh"
    interval 5
    weight 2
}

vrrp_instance VI_1 {
    state MASTER           # 这里标记为主
    interface ens33      # 这里的必须和你的网卡一致，ipconfig获得
    virtual_router_id 1  # 这里表示路由的唯一标识与备机一致
    priority 100                 # 配置优先级
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass root  # 配置认证密码
    }
    virtual_ipaddress { # 配置虚拟ip地址，就是开放的地址，与本机ip不同
        192.168.44.159
    }

    track_script {
        chk_haproxy
    }
}

157为backup，配置内容
router_id、vrrp_instance state、priority要修改

global_defs {
   router_id NodeB
}

vrrp_script chk_haproxy {
script "/etc/keepalived/check_haproxy.sh"
interval 5
weight 2
}

vrrp_instance VI_1 {
    state BACKUP   # 通过BACKUP表示该机器为备机
    interface ens33       # 与网卡一致，ipconfig获得
    virtual_router_id 1 # 与主机一致
    priority 50
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass root
    }
    virtual_ipaddress { # 开放的虚拟地址
        192.168.44.159
    }

    track_script {
      chk_haproxy
    }
}

编写脚本内容，自动重启HAProxy的服务，如果不成功则关闭Keepalived服务

vim /etc/keepalived/check_haproxy.sh

#!/bin/bash
if [ $(ps -C haproxy --no-header | wc -l) -eq 0 ];then
haproxy -f /etc/haproxy/haproxy.cfg
fi
sleep 2
if [ $(ps -C haproxy --no-header | wc -l) -eq 0 ];then
service keepalived stop
fi

作用：
如果HAProxy服务挂了，先重启。
如果重启不成功，关闭Keepalived服务，切换倒backup

启动keepalived

先启动156 master，再启动157 slave

service keepalived start

查看状态

service keepalived status

查看启动日志：

journalctl -xe

查看keepalived日志

tail -f  /var/log/messages

访问：
192.168.44.159:15670
admin/admin登录


192.168.44.159:9188/stats
amdin/123456登录


应用连接到
192.168.44.159:5670 收发消息
